功能特點
1.接口技術參數均符合國際或國內相關標準
2.各接口具有良好的過流、過壓和防雷保護。通過ITU-T K.20關于雷電沖擊、電力感應試驗和電力接觸試驗；電路沖擊釋放后，能自動恢復
3.雙SDH上聯盤、雙以太網核心匯聚盤、雙網管盤、雙電源盤結構，系統更安全、更可靠
4.支持4個STM-4或STM-1群路光接口
5.群路光口使用LC型SFP光收發模塊，可支持熱插拔
6.最大交叉能力為32VC4x32VC4、96TU-3x96TU-3、2016VC12x2016VC12
7.1+1SDH上聯盤板卡保護，實現時鐘模塊的熱備份
8.單/雙端1+1線性復用段保護和SNCP保護；
9.支持下行STM-1光分支盤，E1，EoS，EoP等多種支路業務盤
10.實現與遠端以太網光纖收發器、SDH設備，MSTP設備等互聯
11.支持C/S架構的RayView網絡管理平臺,可實現網元遠程無損傷在線升級功能
12.支持DCC管理通道和EXM（擴展網管）管理通道進行網關和網元間管理
13.支持DCN網管通道進行服務器和網關間管理
14.支持SNMP_V1和SNMP_V2協議
15.支持點對點、鏈網、環網及相切環等拓撲結構

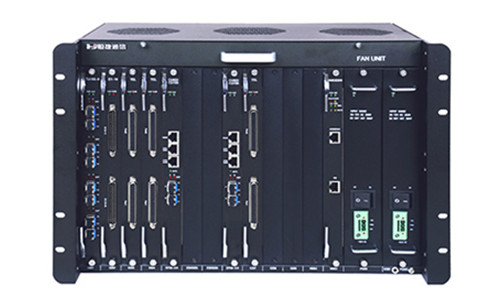

16.標準7U機箱

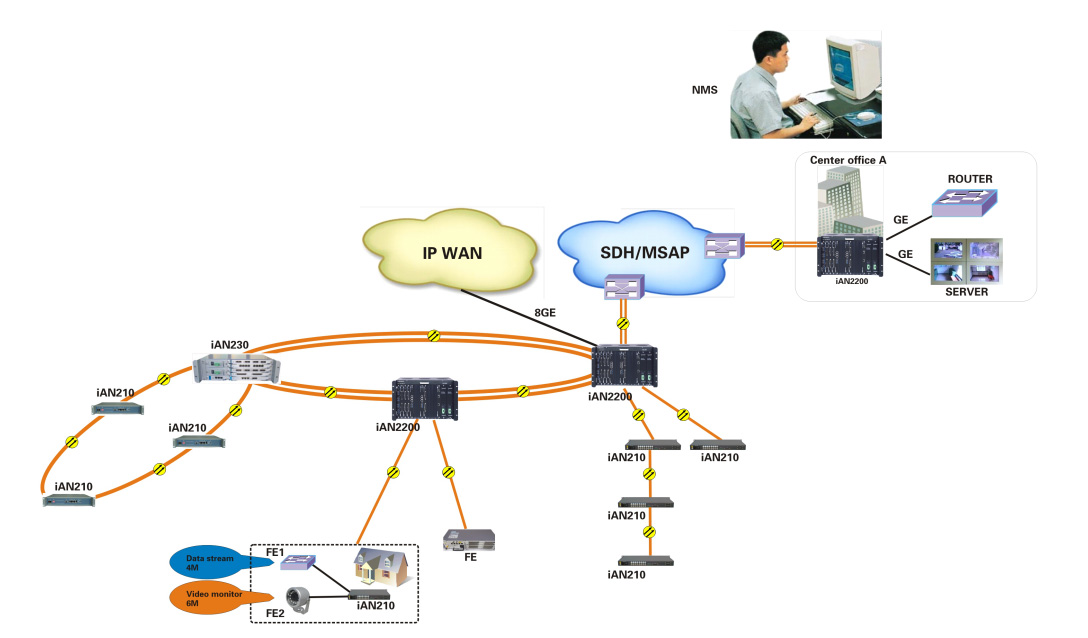

典型應用
技術參數
| 類別 | 板卡名稱 | 描述 |
| SDH上聯 | STM-4光SDH上聯盤 | 2xSTM-4，內置交叉連接和SET功能 |
| STM-1光SDH上聯盤 | 2xSTM-1，內置交叉連接和SET功能 | |
| 以太網核心匯聚 | 以太網核心匯聚盤 | 2xGX+2xGE，支持端口VLAN和802.1QVLAN，支持鏈路聚合Trunk功能。 最多可匯聚8個業務槽位的1000M以太網數據 |
| 業務盤 | E1映射盤 | 16路E1，可選75Ω或者120Ω |
| STM-1光分支盤 | 8xSTM-1，內置交叉連接功能 | |
| EoS光接入盤 | 8xFX，8VCG物理隔離，EoS，GFP/LCAS/VCAT，流控、TS1000協議 | |
| EoS電接入盤 | 8xFE，8VCG物理隔離，EoS，GFP/LCAS/VCAT，流控 | |
| EoP光接入盤 | 8xFX，8VCG物理隔離，EoP，TS1000協議。多E1轉換器模式，GFP / LCAS/ VCAT；單E1轉換器模式，GFP 、HDLC封裝可選 | |
| EoP電接入盤 | 8xFE，8VCG物理隔離，EoP | |
| 多E1轉換器模式，GFP/LCAS/VCAT單E1轉換器模式，GFP 、HDLC封裝可選 | ||
| EoS電接入匯聚盤 | 8xFE, 8VCG， EoS，GFP/LCAS/VCAT，流控，支持交換功能 | |
| EoP電接入匯聚盤 | 8xFE，8VCG，EoP，支持交換功能多E1轉換器模式，GFP/LCAS/VCAT單E1轉換器模式，GFP 、HDLC封裝可選 | |
| EoS業務匯聚盤 | 1xCombo口+1xGE口+1xFE測試口，EoS，16個VCG；單板匯聚比16：1端口VLAN和802.1QVLAN，支持QinQ 支持GFP/LCAS/VCAT | |
| EoP業務匯聚盤 | 1xCombo口+1xGE口+1xFE測試口，EoP，16個VCG；單板匯聚比16：1 端口VLAN和 802.1QVLAN，支持QinQ 多E1轉換器模式，GFP/LCAS/VCAT 單E1轉換器模式，GFP 、HDLC封裝可選 | |
| 管理單元 | 網管盤 | 雙網管盤互為備份，提供系統管理功能，支持網管級聯 |
| 電源 | 直流電源盤 | 雙電源冗余備份 |
| 交流電源盤 | 雙電源冗余備份 | |
| 風扇 | 風扇盤 | 風扇盤 |
